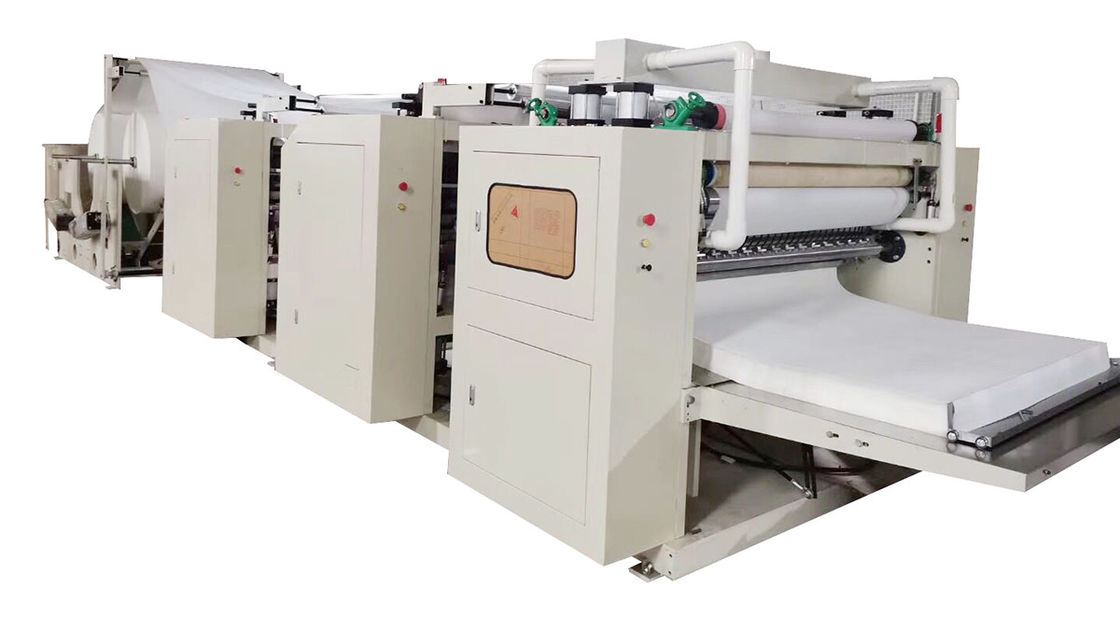

Ręczniki składane w kształcie litery V Maszyna do laminowania klejem Point to Point Emboss
Opis
Maszyna do ręczników składanych w kształcie litery V została opracowana dla klientów, którym zależy na wysokiej zdolności produkcyjnej i doskonałych produktach laminowanych.Pracując ze składanym typem odsysania mechanicznego i próżniowego, może pracować ze stałą prędkością 90m/min.
Kompaktowa konstrukcja i łatwa regulacja pozwalają operatorom na pełną kontrolę nad funkcjonalnością i produkcją maszyny.Dostępne są tłoczenie na całej powierzchni (standard / opcjonalnie), wytłoczenie logo (standard / opcjonalnie), laminowanie klejem (standard / opcjonalnie), drukowanie logo w 1/2 kolorach (opcjonalnie).
Specyfikacja techniczna
| Ręcznik składany YY-V | ||
| 1. Duża rolka |
(1) GSM: papier jednowarstwowy 18-45g/㎡, papier dwuwarstwowy 13,5-22g/㎡(papier pierwotny i makulaturowy są w porządku); (2) Rozmiar rolki jumbo: maksymalnie φ1500 × 1400 mm (inne rozmiary proszę określić); (3) Średnica rdzenia rolki jumbo: φ76mm; (4) Stalowa płyta ścienna (grubość 25 mm), pneumatyczne ładowanie papieru; (5) Dwa stanowiska odwijania, niezależny napęd; (6) Pneumatyczne sterowanie taśmą podającą typu jumbo roll. (7) Ręczna regulacja prowadnicy rolki jumbo. (8) Automatyczne alarmowanie i zatrzymywanie, gdy rolki papieru się skończą. |
|
| 2. Rozmiar produktu |
(1) Rozmiar produktu: 190 ± 2 mm × 200 mm (inne rozmiary proszę określić); (2) Rozmiar złożony: (95 ± 2) × 200 mm; (3) Szybkość produkcji: 0-800 arkuszy/min × 7 linii (w zależności od jakości papieru). |
|
| 3. Cięcie poprzeczne |
(1) Cięcie poprzeczne przez absorpcję próżni; (2) Dwa poprzeczne stałe ostrza można regulować niezależnie, aby zapewnić odcięcie papieru. (Regulacja ostrzy za pomocą śrub) (3) Stałe ostrza przyjmują pozycję cylindra, łatwo nawlec papier.(Regulacja ostrzy za pomocą śrub) (4) Ostrza obrotowe można regulować w górę iw dół;(Regulacja ostrzy za pomocą śrub) (5) Ruchoma rolka kształtu łuku. (Regulacja śruby w celu uzyskania oczekiwanego kształtu łuku, rozkładanie papieru) (6) Grubość stalowej płyty ściennej 70 mm. |
|
| 4. Stacja wytłaczania |
(1) Dwa zestawy wytłoczeń ze stali na stal, głębokość wytłoczenia można regulować (kupujący zapewnia wzór wytłoczenia); (2) Usuń kurz za pomocą filcu, bezpieczny pręt znajduje się między dwoma wałkami wytłaczającymi; (3) Wykrywanie magicznego oka, maszyna zatrzymuje się podczas łamania papieru (czujniki są umieszczone w 3 miejscach, odwijak, wytłaczarka, część składana. Marka to Omron). (4) Pusta stal bez szwu, grubość ścianki 40 mm.proces cieplny, twardość to Rockwell 53-55 stopni; (5) Filc usuwający papierowy pył z wałków wytłaczających. (6) Grubość stalowej płyty ściennej 30 mm. |
|
| 5. Potrzebna moc |
(1) Pompa próżniowa 22KW (marka Longtech); (2) Silnik główny 7,5 kW; (3) Ciśnienie powietrza 0,5 MPa (przygotowuje się kupujący); (4) Napięcie: AC380HZ 50HZ 3 fazy. |
|
| 6. Część kontrolna |
(1) Obsługa HMI, parametry można łatwo regulować; (2) Sterowanie programem PLC; (3) Sterowanie falownikiem; (4) Napęd paska rozrządu; (5) Jogging, urządzenie zatrzymania awaryjnego, bezpieczne sterowanie drzwiami. |
|
| 7. Inni |
(1) Wszystkie części napędowe mają osłony zabezpieczające; (2) Markowa fotokomórka. (3) Wszystkie przełączniki to Schneider. (4) Napięcie papieru kontrolowane przez reduktor. |
|
